一、實驗室臺式微型噴霧干燥機設備原理描述：

經過前道工序處理后的料液利用蠕動泵送至干燥室上方的霧化器，將料液均勻地霧化為極微米霧滴群，進入干燥室內，氣體進入加熱系統，被加熱至工藝所需的溫度，經熱風管道均勻進入干燥室，與霧滴群接觸后高溫固化，熱解成產品，干燥后的成品隨同尾氣經出風管送至旋風分離器進行氣固分離 ，成品回收。

二、 工藝要求：

1、溶劑：水。（做有機溶劑需搭配OM-YJ-500輔助設備）

3、處理量：*大500ml/H（根據含固量）。實驗*小進料量20ml。

4、干粉回收率 ≥約70-90％（根據物料特性）

5、產品殘余含濕量 ≤2-5％

6、電器控制：PLC系統編程，控制程序編入，觸摸屏操作系統。

7、設備系統： 正壓狀態

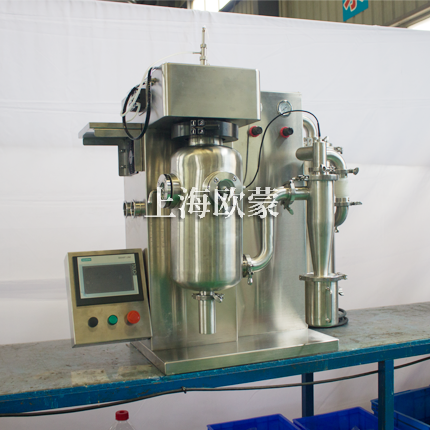

三、 設備結構：

1、本設備整機采用SUS304不銹鋼制造。

2、彩色大觸摸屏操作，控制程序編入，全自動控制和手動控制相結合，中文面板，實驗參數屏幕自設定。

3、實時調控PID恒溫控制技術，控溫準確，加熱控溫精度±1℃。

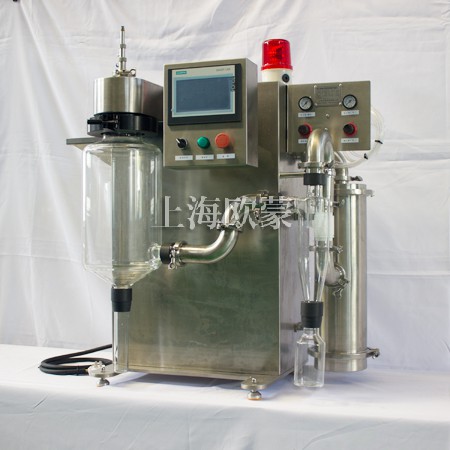

4、噴霧干燥室及收集裝置采用透明**不銹鋼制造,整個噴霧干燥實驗進程可通過視鏡觀看。

5、二流體噴霧的霧化結構，噴頭采用SUS316材料制造，噴粉的顆徑呈正態分布，霧化粒徑30微米以下，可根據壓力調節霧化粒徑。

6、進料量可通過進料蠕動泵調節。

四、 主要技術參數

（1）  進風溫度：**200℃可調，出風溫度30-100℃。

（2）  平均干燥時間：1.0～1.5S

（3）  溫度傳感器：PT-100熱電偶。

（4）  電加熱器：約3KW。

（5）  整機功率：約3.5kw。

（6）  霧化器：二流體霧化結構，噴嘴口徑1.0mm。

（7）  噴霧調節范圍：0-0.3 MPa（建議0.1-0.2 MPa）。

（8）  進料方式：蠕動泵進料進料管:進口硅膠蠕動管。

（9）  噴霧用空氣連接口徑：外徑6mm氣管。

（10）噴頭液滴霧化(做有機溶劑請搭配氮氣鋼瓶)

（11）成品收料瓶：500ml。

（12）風機：風量9.5立方每分鐘

（13）外形尺寸：1090(W)X595(D)X894(H)mm。

（14）電箱散熱：無刷DC馬達風扇扇熱。

（15）除塵方式：東麗濾芯除塵。

（16）可搭配OM-YJ-500型氮氣循環有機溶劑回收裝置，可將干燥機放置在本裝置上進行連接即可成為有機溶劑噴霧干燥機（密閉氮氣循環，溶劑可回收）。
